Presostato diferencial, presostato, caja de presión

Nuestros presostatos diferenciales se utilizan para controlar la presión positiva, diferencial y negativa en conductos de aire, sistemas de suministro o extracción de aire, para el control de filtros y caudal, así como para controlar ventiladores y compuertas de aire o como controladores de valor límite.
Gracias a sus contactos conmutados dorados, libres de potencial y compatibles con DDC, estas tomas de presión admiten una amplia gama de aplicaciones y son fáciles de instalar utilizando los kits de montaje suministrados. Nuestras tomas de presión están diseñadas para un funcionamiento fiable a temperaturas de -30 a +85 °C / -22 a +185 °F y en entornos húmedos con hasta un 90 % de HR, garantizando así una funcionalidad óptima en una amplia gama de entornos.

Más información sobre interruptores de presión

¿Qué son los presostatos diferenciales, los presostatos y las cajas de presión?

Un presostato diferencial (a menudo llamado presostato) supervisa y responde a la diferencia de presión entre dos puntos, a menudo utilizado en conductos de ventilación o entre ambientes para garantizar un flujo de aire y una filtración adecuados.

Un presostato diferencial es un dispositivo que controla y responde a la diferencia de presión entre dos puntos. Se utiliza para controlar y garantizar el correcto funcionamiento de diversos sistemas detectando si la diferencia de presión alcanza un punto predeterminado.

Inhalt

Presostato diferencial frente a transmisor de presión diferencial Campos de aplicación de los presostatos diferenciales/tomas de presión Comparación de los tipos de montaje Preguntas frecuentes sobre presostatos diferenciales y transmisores de presión Conclusión sobre presostatos diferenciales y transmisores de presión diferencial

Presostato diferencial frente a transmisor de presión diferencial

Ambos dispositivos detectan diferencias de presión, pero funcionan de forma diferente:

Presostato diferencial:

Conmuta a una diferencia de presión definida
Sin valor medido, sólo encendido/apagado
Más barato y sencillo
Ideal para control de filtros, ventiladores, enclavamientos de seguridad

Transmisor de presión diferencial:

Mide y transmite continuamente
Proporciona valores precisos para el control del proceso
Más caro, pero más versátil
Ideal para automatización, sistemas de gestión de edificios (BMS), sistemas VAV

Aplicaciones de los presostatos diferenciales / tomas de presión

Control de los filtros de aire

Los presostatos diferenciales pueden detectar cuándo los filtros están obstruidos con polvo y suciedad. Un filtro obstruido aumenta la caída de presión y cuando esta caída alcanza un umbral preestablecido, el presostato puede activar una alarma o una respuesta del sistema para indicar que es necesario limpiar o sustituir el filtro.
Control del ventilador

Las tomas de presión también se utilizan para controlar el funcionamiento de los ventiladores. Pueden garantizar que los ventiladores funcionan correctamente detectando la diferencia de presión causada por el funcionamiento del ventilador. Si la diferencia de presión es demasiado baja, podría indicar un fallo o mal funcionamiento del ventilador, que requeriría mantenimiento.
Control de la presión del conducto

En los grandes sistemas de calefacción, ventilación y aire acondicionado, es fundamental mantener la presión correcta en los conductos para garantizar un flujo de aire eficaz. Los presostatos diferenciales pueden ayudar a controlar la presión en diferentes secciones de los conductos y ajustar los controles del sistema según sea necesario.
Enclavamientos del sistema

Los presostatos pueden actuar como enclavamientos de seguridad. Por ejemplo, pueden garantizar que determinadas partes del sistema de calefacción, ventilación y aire acondicionado, como calentadores o refrigeradores, sólo funcionen cuando el ventilador esté funcionando correctamente para evitar el sobrecalentamiento o una refrigeración ineficaz.
Sistemas de control de incendios y humos

En caso de incendio, es fundamental controlar la propagación del humo a través de los conductos de calefacción, ventilación y aire acondicionado. Los presostatos diferenciales pueden activar compuertas cortahumo que se cierran para impedir la propagación del humo por el edificio.
Sistemas de volumen de aire variable (VAV)

En los sistemas VAV, el caudal de aire varía en función de la demanda. Los presostatos diferenciales pueden monitorizar la presión en estos sistemas para controlar el volumen de aire suministrado a distintas zonas, optimizando el consumo de energía y manteniendo el confort.

Comparación de los tipos de montaje

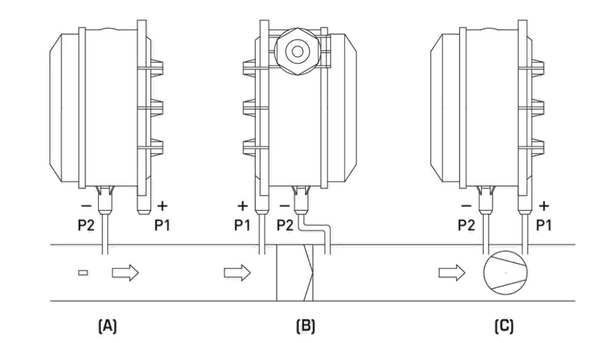

Los presostatos diferenciales pueden instalarse de varias maneras. La ilustración muestra tres enfoques de instalación típicos. Lea una breve descripción con un ejemplo adecuado para cada aplicación:

Control de la presión subatmosférica (A):
Este tipo mide presiones negativas con respecto a la atmósfera, por ejemplo en salas blancas o laboratorios, para evitar la contaminación. El presostato diferencial (P2) está conectado a la sala, mientras que el lado de referencia (P1) permanece abierto a la atmósfera. Si la presión negativa disminuye, se activa una alarma para señalar un deterioro de la integridad de la sala.
Control del filtro (B):
Para garantizar la calidad del aire y un funcionamiento eficaz, el presostato diferencial se instala con la conexión P1 aguas arriba y la conexión P2 aguas abajo de la unidad de filtro de aire. Esto permite al sistema HVAC reconocer las partículas del filtro que pueden causar una caída de presión y obstruir el flujo de aire. El interruptor se activa cuando la caída de presión supera el rango aceptable, lo que indica la necesidad de limpiar o sustituir el filtro.
Monitorización del ventilador (C):
En los sistemas de tránsito o ventilación industrial, es importante que los ventiladores muevan el aire con eficacia para garantizar la calidad del aire y la seguridad. El presostato diferencial mide la presión del aire aguas abajo del ventilador (P1) y la presión de aspiración aguas arriba (P2). Controla continuamente la diferencia de presión para comprobar la eficacia de funcionamiento. Si la presión cae por debajo de un determinado umbral, el presostato se dispara, lo que indica un mal funcionamiento o desgaste del ventilador y requiere mantenimiento.

Preguntas más frecuentes (FAQ)

¿Cómo funciona exactamente un presostato diferencial?
Compara dos puntos de presión. Si la diferencia de presión supera un valor establecido, el contacto conmuta, por ejemplo, para activar una alarma o un control.
¿Dónde se utilizan los presostatos diferenciales?
En sistemas HVAC, sistemas de filtrado, salas blancas, sistemas de protección contra incendios, procesos industriales, laboratorios y en cualquier lugar donde las diferencias de presión sean cruciales.
¿Es posible ajustar el punto de conmutación?
Sí, muchos modelos ofrecen un umbral ajustable mediante un tornillo de calibración o digitalmente. Presta atención a las especificaciones del fabricante.
¿Qué es mejor: presostato diferencial o transductor?
Depende del uso previsto. Un interruptor es suficiente para alarmas simples, un transmisor es más útil para la tecnología de control y análisis.

Conclusión

Los presostatos diferenciales son componentes robustos y de eficacia probada para el control de la presión en sistemas de ventilación y filtrado. Aumentan la seguridad operativa, facilitan el mantenimiento y son indispensables en muchas aplicaciones, desde la ingeniería de servicios para edificios hasta la industria.

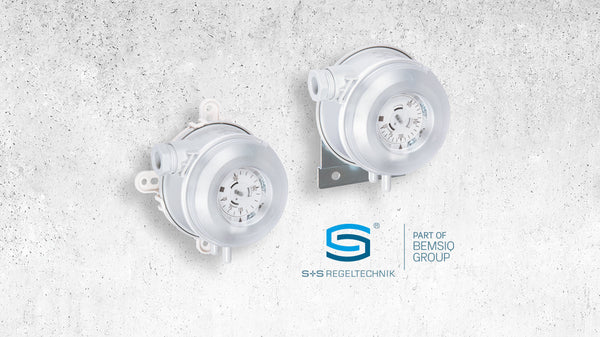

Presostato diferencial de S+S Regeltechnik son sinónimo de precisión, fiabilidad y calidad "Made in Germany". Como fabricante, desarrollamos y producimos nuestros dispositivos específicamente para uso profesional en aplicaciones de climatización, filtración e industriales.
Puede confiar en más de 20 años de experiencia como fabricante en tecnología de la construcción.

Descubra ahora los presostatos diferenciales de S+S

También fabricamos individualmente

¿Tiene requisitos especiales? Como fabricante con nuestra propia producción en Alemania, siempre podemos producir fuera del rango estándar.
