Descripción del producto
- – 50...+ 150 °C / – 58...+ 302 °F
- Ausgang: Modbus
- Schutzart: IP 65 (nach EN 60 529) Gehäuse geprüft
Internationales Einheitensystem SI (default) ist auf Imperial umstellbar (über Modbus).

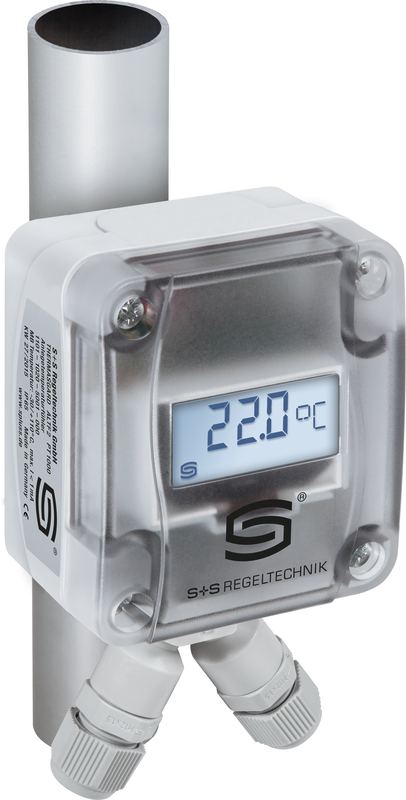

Der Rohranlegefühler dient zur Erfassung der Temperatur an Leitungen, Rohren (z.B. Kalt- und Warmwasser) oder an Heizungssträngen zur Heizungsregelung.

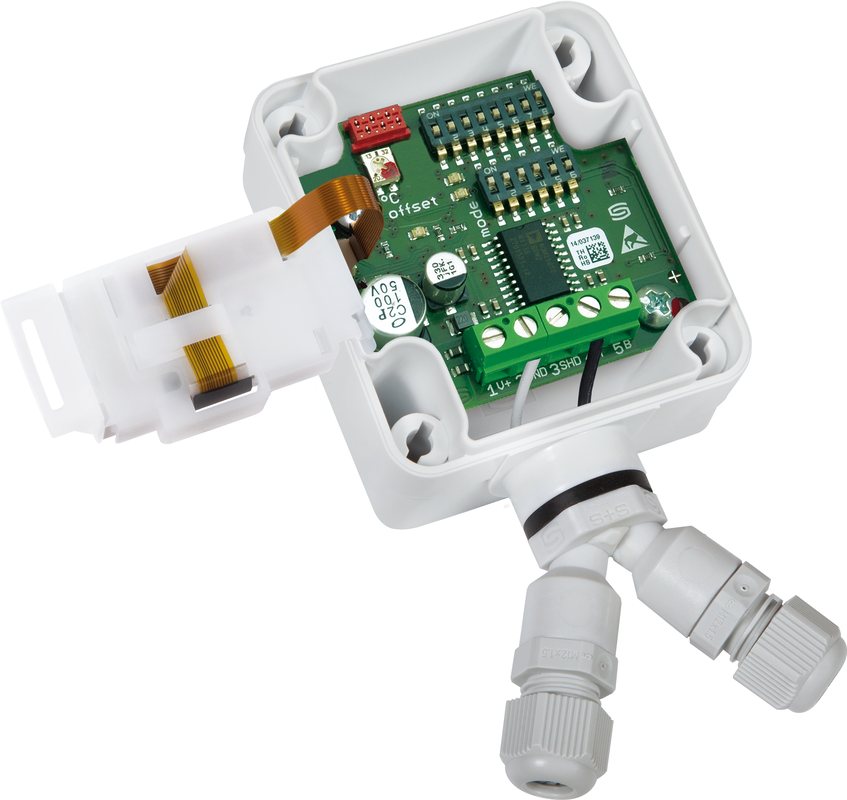

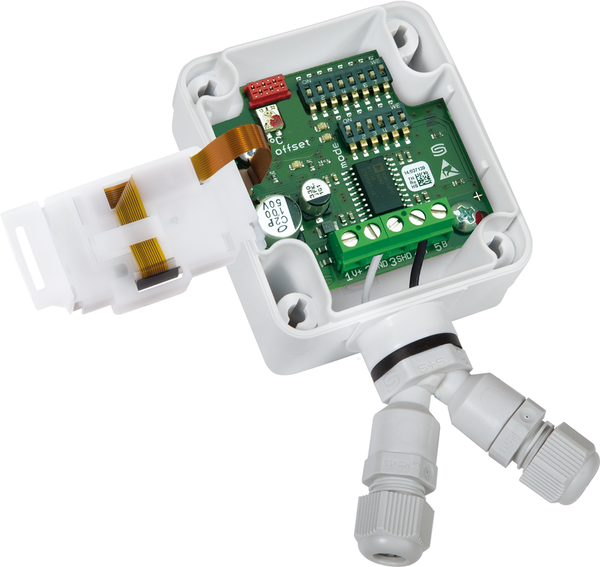

Modbusfühler SD mit RS485-Modbus-Schnittstelle (nicht galvanisch getrennt), zuschaltbarem Busabschlusswiderstand, DIP-Schalter zur Einstellung im stromlosen Zustand, interne LEDs zur Telegrammstatusanzeige, (beleuchtet, individuell programmierbar).
Mittels Eigendiagnostik werden Fühlerbruch oder Fühlerkurzschluss als Fehler erkannt.
Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
Datos técnicos
| Spannungsversorgung | 24 V AC (± 20 %) und 15…36 V DC (± 10 %) |
| Leistungsaufnahme | < 1,0 W/ 24 V DC < 2,2 VA/ 24 V AC |
| Einheitensystem | SI (default) oder Imperial (über Modbus umstellbar) |
| Datenpunkte | Temperatur [°C] [°F] |
| Sensor | Pt1000 DIN EN 60751 Klasse B (Perfect Sensor Protection) |
| Messbereich | – 50...+ 150 °C / – 58...+ 302 °F |
| Kompaktvariante | Tmax bis +100 °C |
| Genauigkeit Temperatur | typisch ± 0,2 K bei +25 °C |
| Isolationswiderstand | ≥ 100 MΩ bei +20 °C (500 V DC) |
| Nullpunkt-Offset | ± 10 K |
| Umgebungstemperatur | Messumformer –30...+70 °C |
| Medium | saubere Luft und nicht aggressive nicht brennbare Gase |
| Fehlererkennung | Fühlerbruch Fühlerkurzschluss |
| Busschnittstelle | RS 485 nicht galvanisch getrennt Busabschluss über DIP-Schalter aktivierbar. Bis zu 32 Geräte auf einem Segment möglich. Bei größerer Anzahl von Geräten müssen RS 485 -Repeater eingesetzt werden. |
| Busprotokoll | Modbus (RTU-Mode) Adressbereich 0...247 einstellbar |
| Baudrate | 9600 19200 38400 Baud |
| Statusanzeige | LED grün = Telegramm gültig LED rot = Telegrammfehler |
| Signalfilterung | 0,3 s / 1 s / 10 s |
| Gehäuse | Kunststoff UV-beständig Werkstoff Polyamid 30 % glaskugelverstärkt mit Schnellverschlussschrauben (Schlitz/ Kreuzschlitz-Kombination) Farbe Verkehrsweiß (ähnlich RAL 9016) Deckel für Display ist transparent! |
| Abmessungen Gehäuse | 72 x 64 x 43,3 mm (Tyr 1 mit Display) |
| Kabelanschluss | Kabelverschraubung aus Kunststoff 2x M 12 x 1,5 (Y-Adapter) mit Zugentlastung auswechselbar max. Innendurchmesser 6 mm |
| elektrischer Anschluss | 0,14 - 1,5 mm² über Schraubklemmen |
| Prozessanschluss | Endlosspannung im Spannschloss aus Metall (ist im Lieferumfang enthalten) Ø = 13 - 92 mm (¼ - 3“) L = 300 mm |
| zulässige Luftfeuchte | < 95 % RH nicht kondensierende Luft |
| Schutzklasse | III (nach EN 60 730) |
| Schutzart | IP 65 (nach EN 60 529) Gehäuse geprüft TÜV SÜD Bericht Nr. 713139052 (Tyr 1) |
| Normen | CE-Konformität nach EMV-Richtlinie 2014 / 30 / EU |

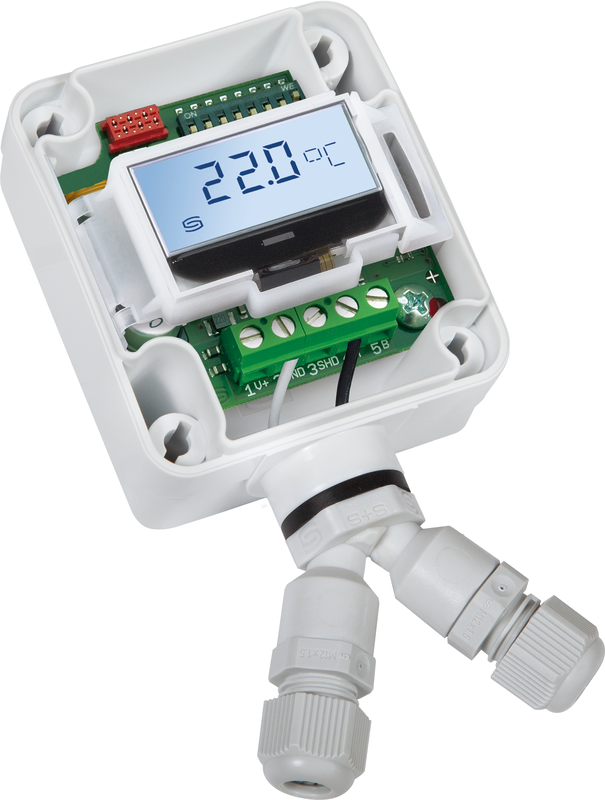

| Optional | Display mit Beleuchtung zweizeilig programmierbar Ausschnitt ca. 36 x 15 mm (B x H) zur Anzeige der Ist-Temperatur Fehlermeldung oder eines individuell programmierbaren Anzeigewertes |
