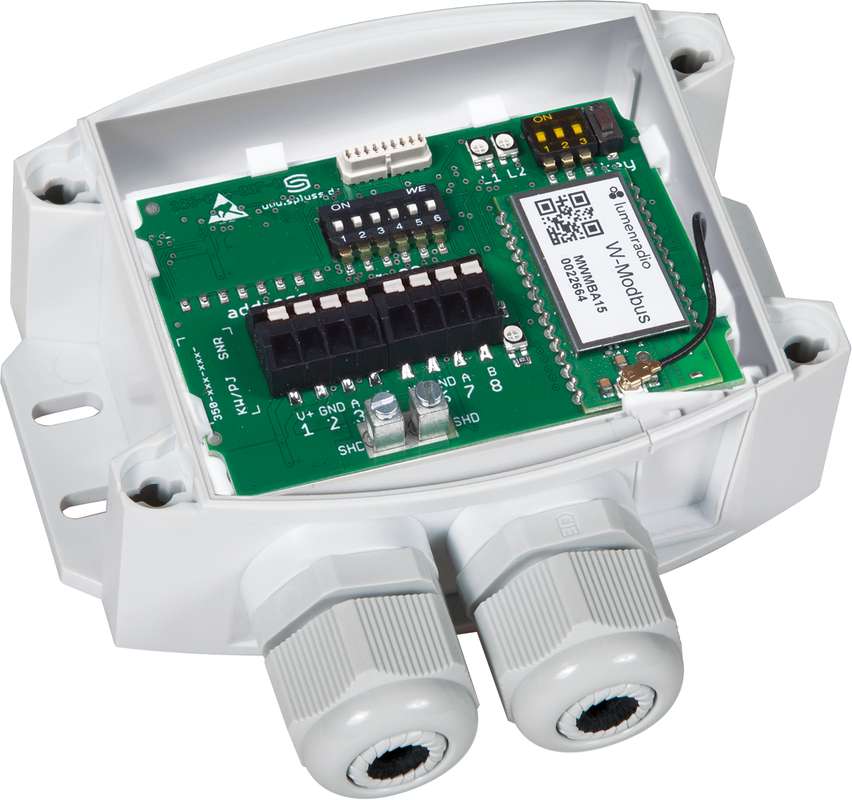

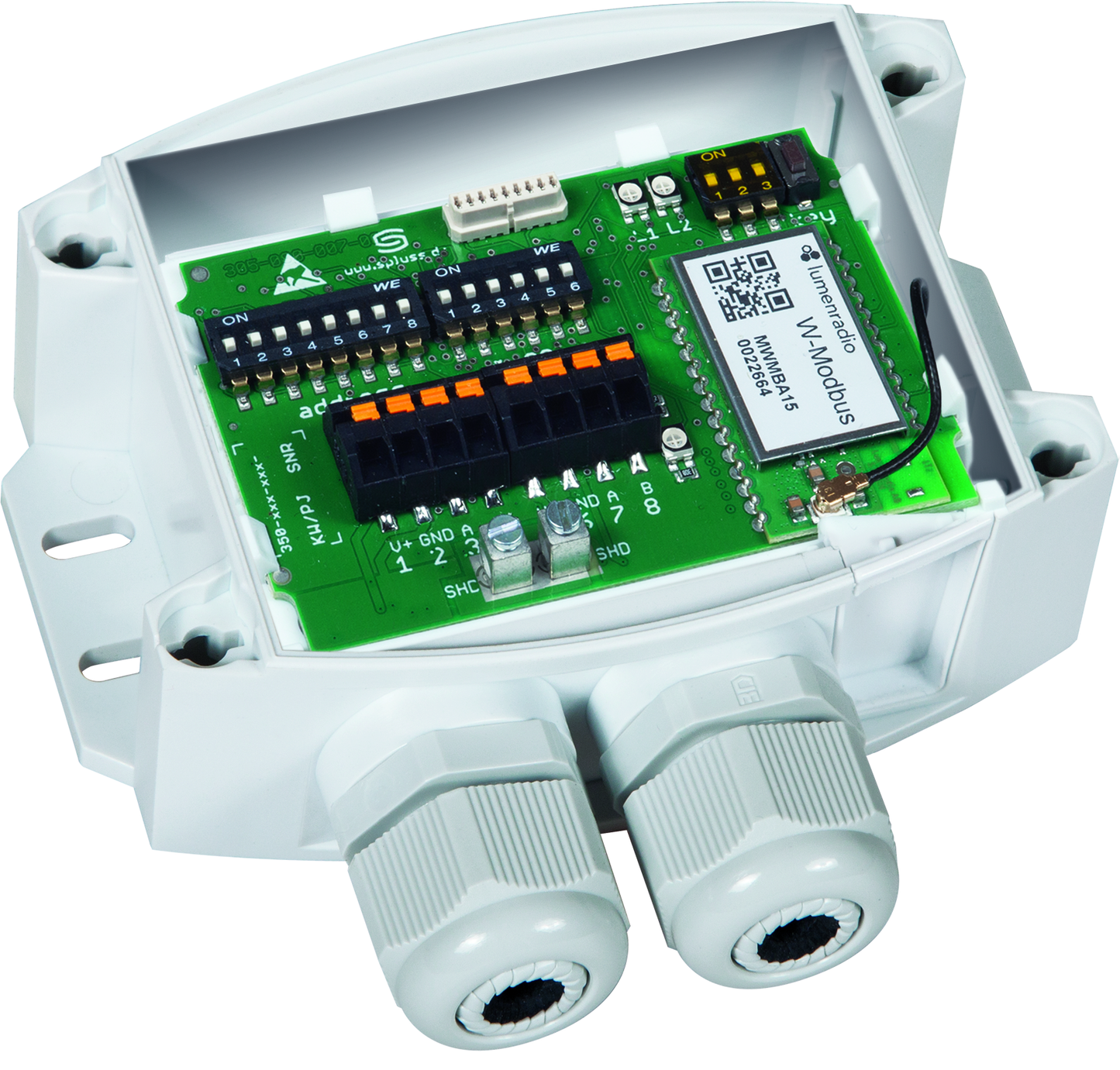

Puerta de enlace con W-Modbus- / módulo W-BACnet KYMASGARD® GW-WM Pro

La pasarela KYMASGARD® GW-WM con {{5579902b0b30501eac9061d44733e3f}}/W-BACnet (Wireless), en carcasa de plástico resistente a los impactos con tornillos de cierre rápido, para Montaje en superficie, sirve como puente entre Modbus/BACnet cableados y {{5579902b0b30501eac9061d44733e3f}}/W-BACnet basados en radio. Hasta 100 participantes pueden comunicarse entre sí a gran distancia (hasta 500 m en campo libre).
En el lado cableado se utiliza un transceptor RS485 con aislamiento galvánico (parámetros de bus ajustables mediante interruptor DIP).

La sencilla estructura de la red inalámbrica y la estabilidad de la conexión permiten ampliar sin complicaciones las instalaciones cableadas con sensores inalámbricos W-Modbus/W-BACnet. También las configuraciones mixtas de equipos cableados e inalámbricos pueden integrarse sin problemas en topologías de red existentes a través de esta pasarela. Para ello, según el tipo de equipo, hay disponibles dos modos de funcionamiento:

El modo pasarela (función master) sirve como estación base para hasta 100 participantes inalámbricos.
La conexión se realiza en el lado cableado a una topología de bus existente o directamente a un DDC/PLC (Modbus/BACnet).

El modo Node (función adaptador) sirve como adaptador inalámbrico para 1 participante cableado. La conexión se realiza en el sensor cableado y sirve para la conexión a una red de bus basada en radio (W-Modbus/W-BACnet). El modo Node Pro (tipo 'GW-WM Pro') amplía el modo Node hasta 16 participantes cableados.

Gracias a la innovadora parametrización de la interfaz RS485 y a la eliminación del cableado, toda la red inalámbrica puede preconfigurarse (asignación de los participantes, parametrización de la pasarela). De este modo, en el lugar de destino la red puede instalarse y ponerse en marcha de forma rápida y sencilla. En el modo App, mediante la app de Lumenradio W-Modbus o la app W-BACnet (Apple/Android), se puede verificar y documentar (PDF) la estructura de la red. Otras funciones de la app son la instalación de actualizaciones de firmware del módulo de radio, el cambio de los nombres de los dispositivos y la detección de errores de comunicación o direcciones duplicadas.
